Диагностика остановившегося асфальтоукладчика: с чего начать поиск поломки
Опубликовано: 02.09.2026
Внезапная остановка асфальтоукладчика прямо в процессе укладки смеси — критическая ситуация. Горячий асфальт не терпит простоев: остывание смеси в бункере и шнековой камере ведет не только к потерям материала, но и к риску безвозвратного прихвата массы к рабочим органам. Когда машина замерла, а на горизонте маячит срыв сроков, возникает соблазн начать хаотично менять детали наугад. Однако первостепенная задача механика — локализовать отказ, определив конкретный узел, который заблокировал работу. От скорости и точности идентификации проблемы зависит, вернется ли укладчик в строй за час или потребуется многодневный простой в ожидании запчастей.
Симптоматика поломок: как не вскрыть исправный узел
Прежде чем доставать инструмент и вскрывать гидробак, необходимо собрать анамнез. Как именно произошла остановка? Двигатель заглох сам по себе, или его заглушил оператор из-за потери давления? Были ли посторонние шумы, вибрации, запах гари или дым? Если неисправность локализована до конкретного узла, дальше удобно проверять каталог запчастей для асфальтоукладчиков и сопоставлять позицию с фактической комплектацией укладчика.
- Внезапная остановка без предпосылок — характерный признак обрыва электрической цепи или срабатывания аварийной блокировки по давлению.
- Падение мощности и постеповая остановка — указывает на топливное голодание, засорение фильтров или утечки в гидравлике.
- Металлический стук и жесткий клин — верный симптом разрушения подшипникового узла, обрыва цепи или попадания крупного инородного тела в механизм.
Исходя из симптоматики, круг подозреваемых сужается. Грубая ошибка — сразу списывать проблему на главный гидронасос, если реальная причина кроется в перебитом проводе датчика положения.

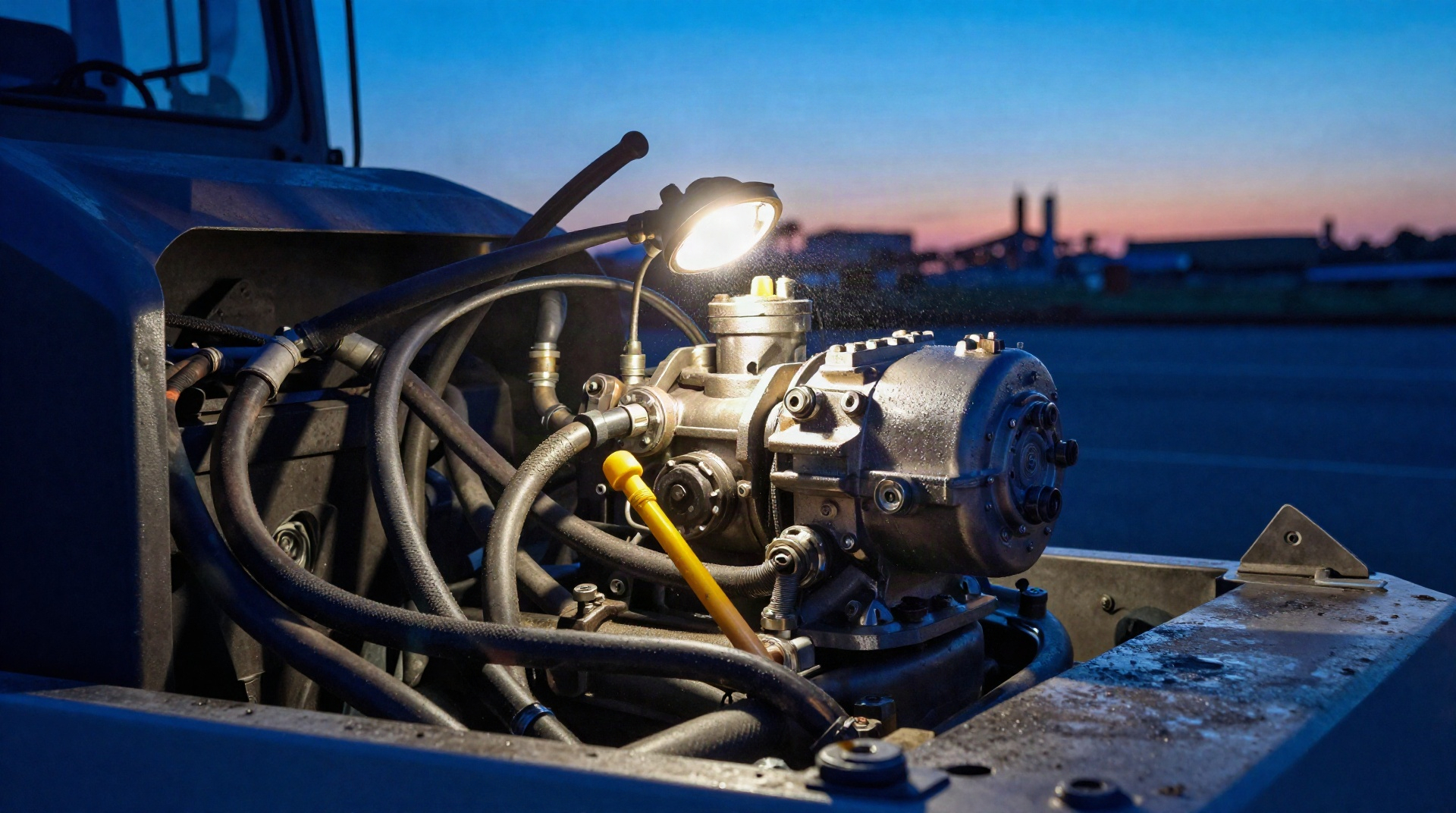

Гидравлическая система: проверка главного драйвера
Гидравлика — кровеносная система асфальтоукладчика. Она приводит в движение гусеницы, шнеки, конвейеры питания и трамбующий брус. На этот контур приходится львиная доля отказов дорожной техники.
Критические точки гидравлики
Первым делом проверяют уровень и состояние масла. Если бак пуст или жидкость сильно вспенена, искать сломанный насос бессмысленно — нужно искать утечку. Осматривают магистрали: чаще всего рвет шланг высокого давления (РВД) на изгибе или в месте интенсивного трения о раму.
Если утечек нет, а давления в системе нет, виноват аксиально-поршневой насос или гидромотор. Признаки внутреннего разрушения: стук в корпусе, экстремальный нагрев узла, обильная металлическая стружка на магнитной пробке или в фильтре.
Отдельного внимания заслуживает система охлаждения гидравлики. Забитый пылью и асфальтовой крошкой масляный радиатор приводит к перегреву жидкости, потере ее вязкости и, как следствие, падению давления до критической отметки, после которой срабатывает защита и машина встает.
Вывод: при гидравлических проблемах поиск начинают с визуального осмотра магистралей на течи, затем проверяют фильтры на стружку, оценивают температуру радиатора, и только потом манометром меряют давление в контурах.
Силовая установка и система питания: базовые проверки
Дизельный двигатель — сердце машины. Если укладчик не заводится или глохнет под нагрузкой, алгоритм проверки классический, но имеет отраслевую специфику. Дорожная техника работает в условиях сильной запыленности и вибраций.
- Топливные фильтры. Забитый фильтр — причина номер один. На стройплощадке заправляются не всегда идеальным топливом, а солярка с примесями воды и грязи способна убить фильтрующий элемент за одну смену.
- ТНВД и форсунки. Если фильтры чисты, а двигатель троит или не тянет, проверяют аппаратуру. На современных моторах с системой Common Rail требуется компьютерная диагностика для считывания кодов ошибок.
- Воздухозаборник и интеркулер. Забитый пылью воздушный фильтр не дает мотору «дышать», что ведет к enriched смеси, падению мощности и остановке.
Важно уметь отличать остановку двигателя от потери ходовых функций. Если мотор работает ровно на холостых, но глохнет при включении хода — проблема не в топливе, а в гидравлике, которая создает недопустимо высокий момент сопротивления.
Механика рабочих органов: шнеки, конвейеры и брус
Асфальтоукладчик может остановиться не из-за потери общей подвижности, а из-за отказа системы распределения смеси. Без работающих шнеков или конвейеров укладка физически невозможна.
Шнеки и конвейеры питания
Эти узлы работают в абразивной среде — горячий асфальт с щебнем работает как наждак. Частые поломки: обрыв цепи привода шнека, разрушение гидромотора привода конвейера, предельный износ лопаток шнека (когда металл стерт до состояния «железо трется о железо»). Если шнеки не крутятся, а гидравлика цела, ищут механический клин — крупный камень между шнеком и стенкой бункера или разрушенный подшипник.
Трамбующий брус и выглаживающая плита
Отказ трамбовщика означает, что укладывать асфальт бесполезно — не будет начального уплотнения. Здесь проверяют эксцентрики трамбовщика, пальцы и втулки, а также гидроцилиндры подъема плиты. Износ пальцев трамбовщика приводит к люфту, прогрессирующему биению и обрыву.
Частая причина остановки — отказ системы подогрева плиты. Если газовые горелки или электрические ТЭНы не работают, смесь налипает на плиту, трамбующий брус клинит, и оператор вынужден остановить процесс.
Вывод: механические поломки рабочих органов почти всегда сопровождаются видимым износом или характерным звуком. Диагностика здесь сводится к осмотру узлов на предмет трещин, люфтов и разрушенных креплений.
Электрика и система управления: скрытый противник
Электроника асфальтоукладчика управляет пропорциональными клапанами, контролирует температуру плиты и положение шнеков. Сам по себе контроллер ломается редко, а вот периферия — постоянно.
Первые подозреваемые при внезапной остановке без механических предпосылок:
- Датчики температуры и положения. Обрыв или короткое замыкание датчика уровня смеси в шнековой камере заставляет систему аварийно останавливать подачу.
- Электромагнитные клапаны. Загрязненное масло забивает дроссели и якоря клапанов. Клапан перестает переключаться, и гидравлика «зависает» в нейтральном или заблокированном положении.
- Проводка. Постоянная вибрация и высокие температуры разрушают изоляцию. Перебитый провод питания датчика — классика жанра, на поиски которой можно потратить часы.
Сканирование блока управления на ошибки — обязательный шаг. Коды ошибок часто прямо указывают на обрыв в цепи конкретного датчика, экономя часы слепой диагностики.
Выбор запчастей для восстановления: оригинал против аналогов
Когда виновник найден, встает вопрос замены. Рынок компонентов для дорожной техники огромен, но разница в качестве колоссальна. Выбор детали зависит от ее роли в конструкции и режима работы узла.
| Тип узла / запчасти | Оригинальные компоненты | Сертифицированные аналоги |
|---|---|---|
| Гидронасосы и гидромоторы | Предпочтительно. Точность зазоров критична | Допустимо только от топ-брендов (компоненты) |
| Электронные датчики и контроллеры | Обязательно. Калибровка имеет значение | Высокий риск некорректной работы |
| РВД и фитинги | Надежно, но дорого и долго в доставке | Допустимо при строгом соблюдении ГОСТ и давления |
| Лопатки шнека и плиты | Долговечны, спец. износостойкий сплав | Отличный вариант, износостойкость схожа |
| Фильтры (масло, топливо, воздух) | Эталон качества | Допустимо, если бренд сертифицирован |
| Пальцы, втулки, оси | Высокая термообработка | Зависит от поставщика, риск мягкого металла |
Для критически важных узлов (основная гидравлика, электрика) экономия на запчастях часто приводит к повторной остановке и еще большим убыткам. Для расходников и элементов механического трения (лопатки шнека, накладки плиты) можно подобрать качественные аналоги, которые не уступят оригиналу, но обойдутся существенно дешевле и, что часто решающе, будут в наличии на складе.
Главное правило при подборе — точно идентифицировать деталь по серийному номеру машины и каталогу. Визуальное сходство двух РВД или гидронасосов обманчиво: разница в одном миллиметре посадочного размера или в угле наклона шлицов делает деталь бесполезной.
Практический алгоритм действий при остановке
Внезапная остановка асфальтоукладчика — это всегда стресс, но системный подход сокращает время простоя до минимума. Последовательность действий выглядит так:
- Оценить характер остановки: звук, дым, показания приборов на пульте оператора.
- Визуальный осмотр машины на предмет утечек масла, топлива, охлаждающей жидкости, повреждений проводки.
- Проверка уровней рабочих жидкостей и состояния фильтров (наличие стружки, степени загрязнения).
- Подключение диагностического сканера для считывания активных ошибки контроллера.
- Инструментальная диагностика подозреваемого узла: замер давления манометром, прозвонка цепей мультиметром.
- Идентификация детали по каталогу, выбор поставщика (оригинал/аналог) с учетом сроков доставки.
Спешка с разборкой исправного узла или заказ детали «наобум» только усугубляют ситуацию. Точный диагноз — залог быстрого восстановления укладчика и спасения заложенной в бункер смеси от остывания и утилизации.
