Подушка Dynapac 450122: проверка после монтажа
Опубликовано: 12.08.2026
Виброизолирующая подушка с каталожным номером 450122 устанавливается на дорожные катки Dynapac для гашения колебаний, передающихся от виброузла на раму машины. Деталь небольшая, но её состояние напрямую влияет на комфорт оператора, сохранность сварных швов и срок службы соседних узлов. После замены подушки обязательна проверка — просто закрутить болты и отправить каток на площадку недостаточно.
После монтажа данные на странице детали 450122 помогают зафиксировать нужную позицию; качество ремонта оценивают уже по посадке, положению комплекта и отсутствию новых следов смещения.

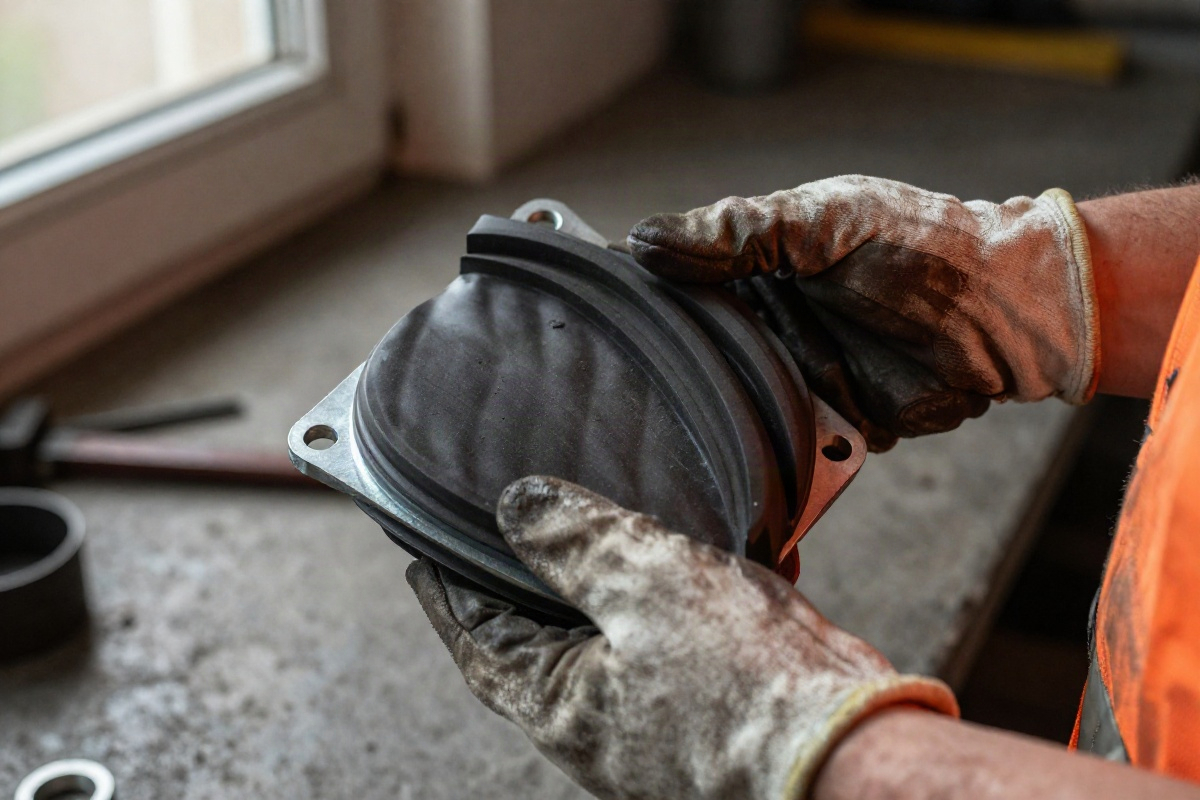

Что представляет собой деталь
Подушка 450122 — это резинометаллический виброизолятор. Внутри находится резиновый массив, армированный металлическими вкладышами. Верхняя и нижняя части — посадочные фланцы с отверстиями под крепёж. Резина работает на сдвиг и сжатие, поглощая энергию вибрации от эксцентрикового вала.
Конструкция кажется простой, но именно здесь кроется главная ловушка при монтаже: деталь работает корректно только при определённой ориентации и равномерном затягивании. Перевернуть подушку или перекосить при установке — значит лишить её большей части рабочего хода.
Визуальный контроль после установки
Первый этап проверки — осмотр без запуска двигателя. Каток должен стоять на ровной площадке, опорные башмаки опущены.
- Отсутствие видимых перекосов. Резиновая часть не должна быть смята с одной стороны. Если подушка установлена с наклоном, при работе нагрузка ляжет неравномерно — резина начнёт разрушаться в месте максимального сжатия.
- Состояние резины вокруг металлических вкладышей. Нет ли надрывов, отслоений, пузырей. Иногда микроповреждения не замечают до установки, а под нагрузкой они начинают расти.
- Положение крепежа. Болты должны быть новой партии, с оригинальными шайбами. Использование старых деформированных болтов — частая причина последующего ослабления соединения.
Проверка затяжки и моментной схемы
Резинометаллические узлы чувствительны к моменту затяжки. Недотяг ведёт к люфту и последующему разрушению резины от ударных нагрузок. Перетяг — к сдавливанию резинового массива ниже расчётной высоты, потере упругости и быстрому старению материала.
Последовательность и момент затяжки берут из сервисной документации конкретного узла. Если производитель предусматривает поэтапную или перекрёстную затяжку и контроль динамометрическим инструментом, эту процедуру выполняют именно в указанном порядке.
Частая ошибка — затягивать подушку на вывешенном виброблоке, а потом опускать его на место. В этом случае резина получает предварительное напряжение, не соответствующее рабочей схеме. Подушку нужно затягивать при рабочем положении узла.
Контроль после первого запуска
Визуальная проверка и правильная сборка — только первый этап. Дальше состояние узла оценивают по штатной контрольной работе и последующему осмотру.
Двигатель запускают, виброблок включают на минимальную частоту. Наблюдают 3–5 минут:
- Нет ли биения рамы в месте установки подушки.
- Не появляется ли стук или скрип — это признаки либо недостаточной затяжки, либо контакта металлических частей (фланец задевает раму при прогибе резины).
- Не превышает ли амплитуда колебаний рамы допустимых значений для данной модели катка.
Затем частоту повышают до рабочей и повторяют наблюдение. Если на низкой частоте всё спокойно, а на высокой появляется посторонний звук — скорее всего, подушка не справляется с возросшей нагрузкой. Причина может быть в неправильном выборе жесткости (об этом ниже).
После контрольной работы крепёж проверяют только в порядке, предусмотренном сервисной документацией Dynapac. Если для этого узла задан повторный контроль момента затяжки, его выполняют указанным инструментом и по штатной процедуре; автоматически «дотягивать» болты без регламента не следует.
Оригинал или аналог: что менять и на что
На рынке встречаются оригинальные детали и совместимые варианты разных производителей. Сравнивать их разумнее не по стране происхождения или внешнему виду, а по подтверждённой применяемости, геометрии, материалу и прослеживаемости партии.
| Параметр | Оригинал | Хороший аналог | Дешёвый заменитель |
|---|---|---|---|
| Состав резины | Нитрильный каучук, стабильная жесткость | Ближайший аналог порецептура, небольшие отклонения | Стирол-бутадиен, жесткость непредсказуема |
| Риск при монтаже | Минимальный | Низкий | Высокий: может не встать на место без доработки |
Если бюджет ограничен, лучше взять аналог от производителя, который специализируется на виброизоляторах для дорожной техники, чем оригинал у сомнительного поставщика — под видом оригинала часто продают именно дешёвые копии.
На что смотреть при выборе замены
Жёсткость — главный критерий. Подушка 450122 рассчитана на определённую диапазонную нагрузку. Если поставить деталь с заниженной жёсткостью, виброблок будет «проваливаться», амплитуда на раму возрастёт. С завышенной — подушка не будет работать как амортизатор, вибрация пойдёт напрямую на раму, а резина быстро треснет от перенапряжения.
Практический критерий: при сжатии рукой подушка должна поддаваться с ощутимым сопротивлением и возвращаться в исходное положение без задержки. Если резина «дубовая» — жёсткость явно завышена. Если мягкая, как губка — занижена. Но это лишь грубая прикидка, точные данные содержатся в спецификации.
Геометрия посадочных мест — второй критерий. Отверстия должны совпадать с рамными без натяга. Если приходится «разгонять» отверстие напильником — это не та деталь. Даже если после доработки подушка встала, смещение центра резинового массива относительно оси нагрузки сократит ресурс существенно.
Что проверить повторно после монтажа Dynapac
- Проверка только на заглушённом двигателе. Без нагрузки подушка может казаться установленной правильно. Полная картина — только под вибрацией.
- Игнорирование состояния посадочных площадок. Коррозия, вмятины, остатки старой резины — всё это не даёт подушке встать ровно. Площадки нужно зачистить до металла.
- Одинаковая затяжка всех болтов без проходов. Резина деформируется неравномерно, и итоговый момент на разных болтах получается разным.
Краткие выводы
Проверка подушки Dynapac 450122 после монтажа делится на три этапа: визуальный контроль до запуска, наблюдение под нагрузкой и контрольная затяжка после обкатки. Каждый этап выявляет свои дефекты, и пропуск любого из них повышает риск раннего выхода детали из строя. Выбор замены сводится к двум параметрам — соответствие жёсткости и точность геометрии. Внешнее сходство с оригиналом не гарантирует ни того, ни другого.
